滑条滚轮运用



  ICman滑条及滚轮运用属于按键滑条,由硬件实现的专用触摸芯片通过滑条结构设计来实现。按键处理逻辑快速,物理结构定位,定位精准,实现简单。

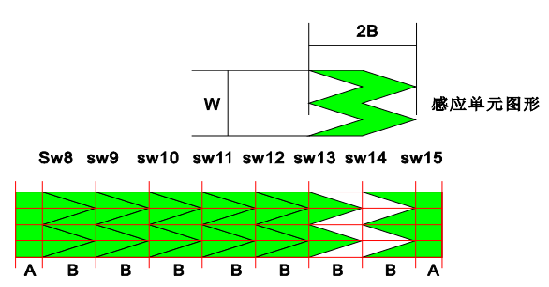

滑条:利用感应PAD的各自按照要求的排列成条状,通过采集各个按键状态,搭配一定的逻辑算法来获取滑条的位置的信息。

    获取滑条解析度:(2N – 1)。通道越多,获取解析度越大。(N:按键通道数)

    结构可以设计锯齿状态类型,来获取2N-1较高的解析,实现少按键,多个解析度滑条

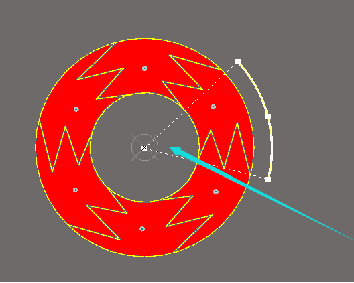

滚轮:利用感应PAD的各自按照要求的排列成圆环状。通过采集各个按键状态,搭配一定的逻辑算法来获取滚轮的角度的信息。

    获取滚轮解析度:2N。通道越多,获取解析度越大。(N:按键通道数)

    结构可以设计锯齿状态类型,来获取2N较高的解析,实现少按键,多个解析度滚轮



(滚轮总的角度 360°,如左图对应感应单元的数量,S=S/6

对应C角度60°,分割线E=0.5左右宽度)
