断码屏触摸运用

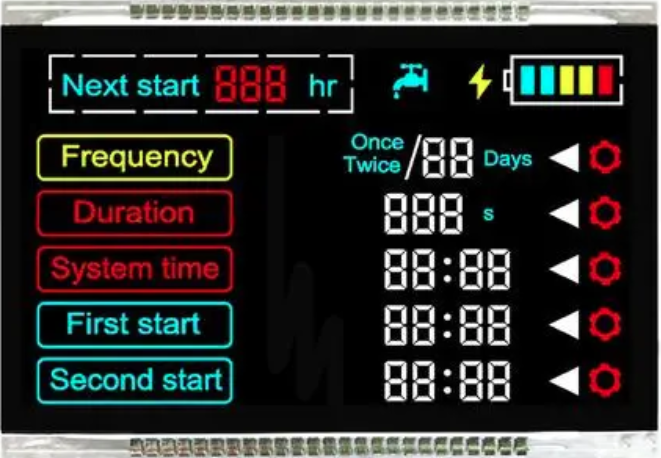

段码液晶屏是上世纪六十年代主流显示产品,英文简称LCD,是属于平面显示器的一种,这种的显示屏优点主要是耗电量低、体积小、辐射低。段码液晶屏用于数字型钟表和许多便携式计算机的一种显示器类型,LCD显示使用了两片极化材料,在它们之间是液体水晶溶液。段码屏可以显示文字,但是由于段码屏的图案是直接通过菲林模具做进玻璃里面的,因此文字只能控制亮或不亮,不能变化成其他汉字。比如:断码屏中的8字数码,其实是由七个小分段组成的,通过控制这七个小分段亮灭来实现0~9数字的显示。

段码屏的类型分为:TN、HTN、STN、FSTN、VATN型。显示的方式主要是正性和负性。它的光学模式有反射型、透射型、半透半反射型还有全息型等。段码液晶屏一般是不会主动发光的,需要外接提供光源。


断码屏制造工艺及布局设计:

  1. 段码屏做触摸键要区分的单面ITO和双面ITO,触摸按键图形简单的,可以选择单面ITO,图形复杂用单面ITO可能会出现触摸不灵敏的问题。建议使用双面IOT。

  2. 触摸电极面积尽量加大,触摸电极的面积尽量相同,以保证灵敏度一致。

  3. 触摸电极走线尽量走细点,降低干扰。

  4. 铺地部分与触摸电极之间的距离尽量保持在1.5mm~2mm 较为合适。

  5. 触摸电极走线到触摸芯片阻抗尽量低,可以使用银浆工艺,降低阻抗。

  6. 断码屏亚克力盖板板,亚克力板厚度尽量不要超过2mm,亚克力盖板和断码屏表面需要无缝贴在一起,否则可能会造成触摸不灵敏。

断码屏 PCBlayout 布局设计:

  1. 触摸走线尽量不走过孔,且不走平行线,触摸走线间距,保持20mil 间距,触摸走线不跨高频信号线和电源。

  2. 触摸芯片布局居中,对应每个触摸通道走线尽量短且长度一致,确保各个通道的一致性。若因为布局无法做到走线一致,出现灵敏度不一致,可以适当调整对应通道灵敏电阻。

  3. 触摸芯片属于模拟敏感器件,同一系统的别的子单元的的电路要避免影响到 触摸部分的电路,触摸电路的VCC电源线要单独走线,线长尽量短,走线要适当加粗。

  4. 触摸芯片的地线不要和其他电路共用,最好单独连到板子电源出入的接地点,也就是通常说的“星形接地”。电路的数字和模拟部分的电源和地分开用星型接法连接。

  5. 电源的纹波和噪声要小,要注意避免由电源串入的外界强干扰。必须能有效隔离外部干扰及电压突变,因此要求电源有较高稳定度。
